Esta presentacion incluye:

1. COMO ABRIR LOS MONITORES LCD

2. CIRCUITOS DEL MONITOR LCD

3. IDENTIFICACION DE LOS PRINCIPALES COMPONENTES ENLA PLACA DE FUENTE

4. IDENTIFICACION DE LOS PRINCIPALES COMPONENTESDE LA FUENTE INVERTER

5. IDENTIFICACION DE LOS PRINCIPALESCOMPONENTES EN LA PLACA PRINCIPAL

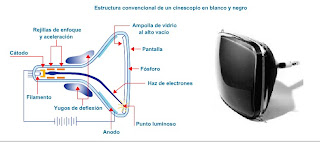

6. PANTALLAS LCD DEL TIPO TFT USADAS EN MONITORES Y TELEVISORES PANTALLAS LCD DEL TIPO TFT USADAS EN MONITORES YTELEVISORES La pantalla LCD es el equivalente al tubo de imagen de los monitores tradicionales.Ella esta formada por varias capas y debajo de todas tenemos un difusor de luz,siendo este una placa blanca de plástico que distribuye la luz de dos o máslámparas fluorescentes de cátodo frió (CCFL) de manera uniforme detrás de lapantalla. También dentro del módulo del display LCD encontraremos los CIsdrivers de los pixels que formaran las imágenes en tal display.

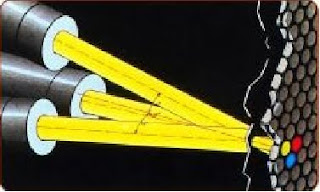

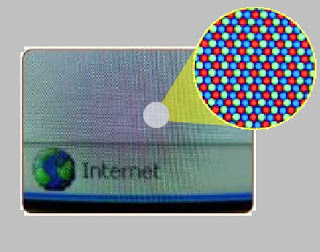

7. Importante: Los display de LCD están integrados en un modulo, por lo tantocualquier defecto que el presente, tal como manchas, píxel muerto, vidrioquebrado, CI o lámpara quemada, el debe ser cambiado entero, así comoacontecía con los tubos de los monitores convencionales cuando estosenvejecían, se quemaba el filamento o se ponían en corto.

8. DIVICION DEL DISPLAY LCD Y DE LOS TFTs Pixel - Es la menor parte que forma a la imagen. Cada píxel esta formado por 3subpixels, uno rojo (R), verde (G) y otro azul (B). La pantalla del LCD esta divididaen pixels y subpixels. Por ejemplo: una pantalla SVGA tiene una resolución de 800columnas x 600 líneas. De allí que ella esta formada por 480.000 pixels. Comocada píxel tiene 3 colores, esta da un total de 1.440.000 divisiones. Una pantallaXVGA tiene una resolución de 1024 x 768, posee 786.432 pixels que son 2.359.296divisiones. Cuanto mayor es la resolución de la pantalla, mas divisiones debe tener.Cada división (subpixel) de la imagen esta controlada por unminúsculo transistor mosfet montado en un vidrio localizado atrás delbloque de cristal líquido. Cada transistor de este se llama TFT.

9. TFT - "Thin Film Transistor" – Es un transistor de película delgada montadoen un substratode vidrio. Conforme lo explicado, el monitor LCD posee millones de transistoresmosfets TFT sobre un vidrio localizado entre el polarizador 1 y el bloque de cristallíquido. Una pantalla de LCD de resolución de 800 x 600 posee 1.440.000transistores de estos montados en un vidrio. Cada transistor es responsable dehacer a su subpixel dejar pasar la luz (encendido) o bloquear (apagado).

10. COMO CONTROLA LA LUZ EL CRISTAL LIQUIDO Cristal líquido – Es una substancia con características de los sólidos y líquidos.En los sólidos las moléculas están bien próximas y organizadas en estructuras. Enlos líquidos las moléculas están mas separadas y se mueven en direccionesdiferentes. En el cristal líquido las moléculas están organizadas en estructuras, perono tan próximas como en los sólidos.

11. ESTRUTURA DEL DISPLAY LCD Y DE LA ILUMINACION TRASERA ("BACKLIGHT")

12. Pantalla LCD – Esta formada por los siguientes componentes:Polarizadores – Solo dejan pasar luz en una dirección;Placa TFT - Substrato de vidrio donde están los transistores mosfets quecontrolan el brilloindividual para cada subpixel;Filtro de color - Substrato de vidrio que da los colores RGB a los subpixelscontrolados por los mosfets;Cristal líquido - Modifica o no la trayectoria de la luz que pasa por eldependiendo de la tensión aplicada entre los polarizadores por los mosfets de laplaca TFT.Backlight – Ésta formada por:Lámparas CCFL – lámparas fluorescentes de cátodo frió usadas para iluminar eldisplay. Unmonitor pude tener dos a más de estas;

13. Fuente inversora – El inverter entrega entre 300 e 1300 VAC para alimentarlas lámparas.Controlando la tensión para las lámparas, ajustamos el brillo del display;Guía de luz - Direcciona la luz para el display LCD;Reflector - Refleja la luz para la guía;Difusor - expande la luz uniformemente por la unidad de backlight;Prisma - Transfiere la luz de la unidad de backlight hacia el display LCD.Placa del circuito impreso del display LCD - Contiene el CI controladordel display y losCIs LDI para gestionar los bits de accionamiento para los TFT. La pantallaLCD, la unidadde backlight y la placa de circuito impreso forman un conjunto talcomo fue explicado, se tener un defecto en cualquier parte, elconjunto completo debe ser cambiado.

14. LAS LÁMPARAS DE ILUMINACIÓN DEL DISPLAY LCD Conforme lo explicado la iluminación esta hecha con lámparas fluorescentes decátodo frió (CCFL). Estas lámparas tienen un tubo de vidrio conteniendo gasesinertes dentro (neón, argón y mercurio), dos terminales internos llamados cátodosy una capa de fósforo sobre las paredes internas del vidrio. Aplicando una altatensión entre los cátodos, el gas interno se ioniza y emite luz ultravioleta (UV). LaUV excita el fósforo lo que produce emisión de la luz visible en el tubo de lalámpara.

15. Las lámparas CCFL son alimentadas con tensión alternada de 300 a 1300 V. Taltensión es obtenida por una fuente inverter. Esta fuente esta formada portransformadores, transistores conmutadores y un CI oscilador que trabaja en altafrecuencia (entre 40 e 80 KHz). El inverter transforma una tensión continua bajaentre 12 e 19 V en alta tensión alternada para encender las lámparas. La fuenteinverter es fácil de encontrar en un monitor.

16. La conexión entre el display LCD y la placa del monitor es hecha por un conector llamado LVDS (señalización diferencial de baja tensión). Asimismo losdatos digitales son aplicados al display por líneas de 0 o 1,2 V proporcionando mayor velocidad de transferencia de estos datos y sin ruidos.Al pasar por un conector LVDS, los datos van para un CI controlador del display yde este para varios CIs LDI que los bits para accionamiento de los transistores TFT.El CI controlador del display se encuentra localizado en una placa conectada alsubstrato de vidrio donde están los TFTs. Já os CIs LDI ficam entre a placa e osubstrato de vidrio. Por ende estos componentes no son substituidos cuando sequeman. La solución es reemplazar el display entero.

17. PROCEDIMIENTOS PARA LA REPARACION DE MONITORES LCDDEFECTOS EN EL DISPLAY LCD Normalmente son fallas que exigen el cambio completo del display. Son causadas por: algún o algunos transistores TFT quemados, lámpara o CI quemado en la placa del display o vidrio quebrado o manchas en el display.

18. COMO TESTEAR LAS LÂMPARAS DEL DISPLAY1 – Saque una fuente inverter - Puede ser de un monitor LCD condenado, display viejo de una notebook o de un scanner viejo.2 - Consiga una fuente de 12 V - Puede ser un eliminador de pilas, una fuente de computador o cualquier otra fuente.

19. 3 – Conecte la fuente a la placa del inverter – Suelde el negativo de lafuente a la tierrade la placa del inverter. El positivo de la fuente va al disipador del mayor transistorque hay en la placa.

20. 4 – Conecte la salida de alta tensión del inverter a los terminales de la lámparadel display - Si el display tuviera mas de una lámpara, teste una por vez. Conectela fuente al toma. El display debe encender indicando que aquella lámpara estábuena. Se al testear en algún par de terminales, el display no enciende indica que aquella lámpara está quemada. En este caso la solución es cambiar el display.

21. TESTEO DE LAS LAMPARAS FUERA DEL DISPLAY Si consigue desmontar un display LCD sin quebrarlo ni dañarlo (no recomendable) notará que las lámparas CCFLestán localizadas sobrelos extremos de atrás del difusor de luz (si el display posee mas de dos lámparas). Para testear basta conectar el inverter a los dos pinesde la lámpara y energizarlo. La lámpara debe emitir una luz blanca. Se la lámpara noenciende, ella está quemada.

22. EL MONITOR NO PRENDE O EL LED DEL PANEL NO PRENDE Este defecto pude ser causado por la fuente dealimentación interna (oexterna como en caso dealgunos monitores),algún CI regulador de laplaca principal o por el CImicro.1 – Mida el +B quesale de cada diodoconectado al trafochopper de lafuente- En uno de ellosdebe salir 5 V y en otrocerca de 12 V.

23. PANTALLA SIN IMAGEN  - Medir los +B que alimentan al CI scaler - Normalmente este integradotiene pines de+B de 3,3 V y otros de tensión más baja pudiendo ser 2,5 V o 1,7 V

24. IMAGEN MUY OSCURA Este defecto ocurre cuando las lámparas del display están apagadas. Puede serocasionado por lámpara quemada, fuente inverter con defecto o sin +B.A- Mida el +B que alimenta la fuente inverter - Este +B varia de 12 a 19 Vdependiendodel modelo del monitor. Vea abajo como se mide esta tensión asumiendo que ellasale de uno de los secundarios del chopper de la fuente conmutada:

25. B – Tiene +B de 12 a 19 V en la fuente inverter - Vea si al conectar el monitor hay alta tensión para las lámparas de la siguiente forma: Coloque un multímetro en ACV1000, ponga la punta negra a tierra (algún blindaje del monitor) y con la rojoaproxime los terminales de la lámpara, uno por vez. Si aparece una pequeña chispaazulada en cualquiera de los terminales de la lámpara, mientras se acerca la punta,es señal de que se tiene alta tensión. En este caso la fuente inverter está bien y eldefecto es la lámpara quemada y la solución es cambiar el display.C – Tiene alta tensión en el conector de la lámpara- En este caso el defectoes la lámpara quemada y debemos cambiar el display entero.

26. IMAGEN APARECE Y SE OSCURECE ENSEGUIDA Este defecto normalmente es causado por una de las lámparas CCFL quemada.Cuando ocurre la quema de una de las lámparas el circuito electrónico desconectaen seguida la fuente inverter para que la diferencia de iluminación no deje marcasen el display LCD.Si las lámparas están buenas, el defecto puede ser el circuito que monitora lacorriente de ellas o no accionamiento del invertir (incluyendo al CI micro).Verifique en el momento que la lámpara se apaga la tensión en varios pontosENABLE e DIM. Si no varían, el defecto es el mismo que el de la placa inverterpudiendo ser el circuito de protección de exceso de corriente de las lámparas. Si latensión varía en el punto ENABLE y/o DIM, el defecto esta en el CI micro que estádesligando las lámparas sin motivo aparente.

27. PRENDE EL LED DEL PANEL, MAS LA PANTALLA PERMANECE TOTALMENTE APAGADA La primera cosa a hacer es comprobar la tensión entregada por todos los CIsreguladores de la placa principal conforme a lo que ya fue explicado para otrosdefectos.Si todas las tensiones están correctas cambiamos el micro y la eeprom(normalmente un CI de la serie 24XX), estos dos CIs ya deben venir grabados, encaso de que no los encontremos la solución será a cambiar la placa principal.En algunos monitores la eeprom se encuentra dentro del micro.

28. INDICA FALTA DE SEÑAL Del mismo modo que si estuviera el cable de señal no conectado al computador.También puede aparecer una ventana indicando error de resolución o resoluciónno soportada.Este defecto ocurre mucho en los monitores da Samsung debido a una falla delprograma del CI micro.La solución mas viable es cambiar el micro o a falta de este cambiar la placaprincipal completa.

29. NO TIENEN ALIMENTACION LOS TRANSISTORES CONMUTADORES DE LA FUENTE INVERTER En varios televisores y monitores LCD hay un transistor de potencia en la fuenteinverter que esta en serie con el +B que va a los transistores conmutadores deltrafo.Tal transistor de potencia recibe el nombre de llave y es controlado por el CI micro.Puede ser un PNP, donde el +B entra sobre el emisor y sale por colector o unmosfet de canal P donde el +B entra por source y sale por el drenador.

30. NO SALE +B EN LOS DIODOS CONECTADOS AL CHOPPER Antes de mas nada desconecte la placa de fuente de la placa principal. Midanuevamente los +B de los diodos conectados al chopper.Si ahora aparecen los +B el defecto esta en la placa principal (algún CI en corto). Setambién así las tensiones no aparecen el defecto está en la fuente.A - Mida la tensión en los terminales del capacitor de filtro (el mayorelectrolítico) de fuente – debe haber cerca de 300 V (si la red es de 220V). Se no tienetensión en este capacitor, el defecto esta antes de el y de ahí debemos testear:Fusible, bobina filtro de rede, el puente rectificadora y resistores conectados alcapacitor electrolítico.

31. B - Fusible quemado - Antes de cambiarlo teste el puente rectificador.Si el puente estuviera bien vea se el CI de fuente llaveada no está en corto de lasiguiente forma:Usando la escala de X1 del multímetro, coloque la punta negra sobre el pin 1 o 2del CI y la roja a la tierra (disipador del CI).El múltimetro no debe medir. Si mide, el CI está en corto.

32. C - Tiene tensión el capacitor de filtro, mas la fuente conmutada no funciona -Descargue el capacitor de filtro usando un resistor entre 1 K e 2K2 x 10 W.A continuación teste desconectado: los diodos tanto los conectados en elsecundario del chopper y del lado primario, resistores, transistores y bobinas de lafuente.A seguir cambie: CI de fuente, optoacoplador, el CI amplificador de error KA431 ylos electrolíticos.Vea también minuciosamente se no ay alguna pista quebrada en la región de lafuente.

33. TIENE +B NORMAL EN LOS DIODOS QUE SALEN DEL CHOPPER,PERO EL MONITORNO ENCIENDE Verifique se llega +B no CI micro (3,3 a 5 V), conforme lo indicado abajo:

34. A - Llega +B normal al micro: El defecto puede ser el propio micro, la eeprom o el cristal de clock. En este casopodemos usar un frecuencímetro o un osciloscopio para ver si el cristal estáoscilando.B - No llega +B al micro:Testeamos el CI regulador de 3,3 V que alimenta o micro. Conforme ya fueexplicado este CI esta en la placa principal.Se Tiene tensión de entrada, mas no Tiene salida del CI regulador, el defecto puedeestar en este CI o en algún otro de la línea de +B que este derrumbando la tensión.

35. TIENE TENSIÓN NORMAL EN LOS TRANSISTORES Y EL CI DELINVERTER, MAS NO TIENE ALTA TENSIÓN En este caso debemos testar el comando on/off asimismo como el comando DIM(control de brillo) del CI micro para la placa del inverter. La on/off es una tensión0 y 5 V o 0 y 3 V que habilitan al CI oscilador de la fuente inverter. La DIM es unatensión que varia sobre dos pines del oscilador para que el pueda controlar el brillode las lámparas del display.

36. Si no Tenemos los comandos on/off y DIM (controle de brillo), el defecto está en elCI micro. Ahora si tuviéramos estos comandos normalmente, el defecto esta en lafuente inverter y debemos testar:transistores, diodos, resistores, bobinas, trafo y cambiar el CI oscilador
