Reballing, que es y como se hace
15 de noviembre de 2020 I por RAPC I
La fractura o desoldado del estaño que une los chips es quizás el problema mas recurrente en los equipos de Tecnología actuales, como las laptop, celulares, computadoras de escritorio, consolas de juego, etc. ya que por su poder de procesamiento requieren de mucha energía y esta energía se convierte en calor, desgastando así la soldadura y provocando una fractura en ella.
La falla mas común es:
1.Se calienta mucho el equipo.
2.El equipo prende, pero no despliega nada en la pantalla, se queda negra.
3.El ventilador de enfriamiento prende, pero no se ve nada en la pantalla.
4.El equipo no se conecta a wifi, no detecta el disco duro o bluetooth.
5.En las consolas de juego, se prenden los focos rojo o parpadean, sin mandar imagen.
6.Se batalla para que el equipo prenda, prende después de varios intentos.
se tiene que quitar el chip de la tarjeta madre
La directiva Europea RoHS, que trata sobre los materiales nocivos o peligrosos, publicada el día 13 de Febrero del 2003, con revisión el día 13 de Febrero de 2.005 entró en vigor el día 1 de Julio del 2006. Dicha directiva prohíbe el uso de 6 sustancias, entre ellas, el plomo (Pb) para la fabricación de componentes electrónicos. Esto ha llevado a que el plomo se eliminará de la aleación que se hacía junto con el estaño en todas las soldaduras.
Por este motivo los fabricantes empezaron a utilizar lo que se denomina aleación SAC (Estaño – Plata – Cobre).
El símbolo del Estaño es Sn, Plata Ag y Cobre Cu, por eso su nombre.
La aleación SAC está presente en todas las soldaduras como: CPU, Northbridges, Southbridge y GPU (Chip gráfico).
Los chips gráficos de los ordenadores portátiles están soldados utilizando BGA (Ball Gray Arraid). El chip gráfico está unido a la placa base con unas pequeñas bolas de aleación SAC.
La aleación SAC tiene como gran desventaja la durabilidad. Debido a que está expuesta a altas temperaturas y con constantes cambios de temperatura, termina produciendo grietas y roturas. Cuando esto ocurre el componente deja de hacer contacto y por tanto de funcionar. En casi todos los casos el ordenador portátil enciende pero la pantalla se queda en negro. Algunos otros síntomas son: la pantalla sale dividida en 4, saca rayas y píxeles en pantalla o que al configurar el driver de la tarjeta gráfica el portátil se bloquea.
En el centro de la imagen y en la izquierda se puede apreciar fallo en la unión de la bola con el chip gráfico.
el escaso humedecimiento de la soldadura SAC es tanto una maldición como una bendición. Es una maldición cuando se intenta llenar a través de un agujero en la soldadura de ola, y una bendición cuando se montan espacios cercanos de plomo según se muestra en la imagen (abajo) Un colega y amigo de Indium Corporation, Mike Fenner (imagen más abajo), señaló que, cuando digo que,
"la soldadura SAC no humedece bien", debo decir, “no se distribuye bien”.
Esta es su explicación:
Para reparar ordenadores con fallo en el chip gráfico hay dos alternativas: Reballing o Reflow.
Reballing:
La palabra reballing está más extendida y es más conocida, pero realmente no es la correcta. Reballing es la recolocación de las bolas y es una pequeña parte del trabajo a realizar. La palabra correcta sería Rework (Rehacer).
Esta técnica consiste es calentar con aire o infrarrojos el chip gráfico para poder extraerlo, limpiarlo de aleación SAC defectuosa, colocar las bolas nuevas de aleación SAC (Reballing) o con plomo (Dependiendo del chip y placa base) y volver a soldar.
Para hacer esto se utilizan máquinas especiales que van calentando poco a poco toda la placa base y llevando el momento establecido, va aplicando más calor justo por debajo y por encima del chip gráfico para llegar a la fusión de la aleación SAC. Todo esto se hace de una manera muy controlada para evitar dañar la placa base y el chip gráfico. Es imprescindible controlar en todo momento el tiempo de exposición y la temperatura con el fin de no dañar los componentes. Otro de los puntos más importantes es que estas máquinas disponen de soportes especiales para sujetar las placas base con el fin de no permitir en ningún momento que se puedan doblar o arquear.
La ventaja de hacer reballing es que estamos cambiando el material SAC dañado por otro nuevo o bien cambiando SAC por estaño con plomo. La desventaja es que es necesario una máquina especial, experiencia y herramientas.
Reflow:
El reflow o soldadura por refusión no es más ni menos que aplicar calor al chip gráfico para intentar que la aleación SAC partida o quebrada vuelva a fundir y de esta manera conseguir una fusión de los puntos. Para realizar esto hay muchas maneras. La profesional consiste en calentar toda la placa base hasta cierta temperatura (Que debe de ser controlada) y calentar el chip gráfico hasta 220ºC para la refusión con una pistola de aire. Cuando tenemos que hacer reflow, porque no tenemos más remedio, la placa base se calienta en una plancha de infrarrojos hasta llegar a X ºC y después, con una pistola vamos calentando el chip gráfico para llegar a la refusión de la aleación SAC.
Hay personas que han tenido éxito haciendo cosas como meter la placa base en el horno, dar calor con un secador, tapar la rejilla de disipación con el portátil encendido, etc.
Para hacer un reflow no se necesitan demasiados medios y es una práctica muy extendida. Lo que ocurre es que no estamos quitando la aleación SAC dañada, controlar la temperatura mientras se suelda es casi imposible y las PCB quedan tocadas en muchos casos.
Al no quitar la aleación SAC en mal estado el reflow dura menos que el reballing.
Diferencias:
El rework o reballing sustituye la aleación SAC por nuevo material o bien se puede cambiar por plomo. En el reflow seguimos teniendo el mismo material.
Con las diferencias que existen entre rework y reflow se habrán dado cuenta que es mucho más sencillo para los servicios técnicos hacer reflow. Para hacer un reflow se necesita mucho menos tiempo de técnico, menos herramientas y mucho más baratas, menos preparación, etc.. Lo que ocurre es que si se está ofertando reballing se está engañando al cliente, porque no es lo mismo.
¿Qué tipo de bolas?
Hay dos tipos de bolas para hacer reballing: Con plomo y sin plomo. Las composiciones típicas de las bolas son las siguientes:
Las bolas con plomo tienen una composición: 63% Sn y 37% Pb.
Las bolas sin plomo o SAC tienen una composición: 96,5% Sn, 3% Ag y 0,5% Cu.
Sn = Estaño, Pb = Plomo, Ag = Plata, Cu = Cobre.
Las bolas con plomo tienen un punto de fusión más bajo, en torno a 183 ºC. Las bolas sin plomo tienen un punto de fusión más alto, el torno a 220 ºC.
Existen diferentes tamaños de bolas para hacer reballing, desde 0,20 a 0,76 mm.
¿Qué problemas existen a la hora de hacer reballing o reflow?
El mayor problema de un reballing (Con bolas SAC) o reflow es llegar a los 220ºC requeridos para que las bolas fundan o refundan. A partir de 223 ºC hay diferentes chips gráficos que pueden quedar inservibles. Este es el principal motivo de tener que controlar la temperatura en todo momento. Un pequeño despiste cuando se está llegando a la temperatura deseada puede acabar con el chip gráfico frito o la placa base doblada.

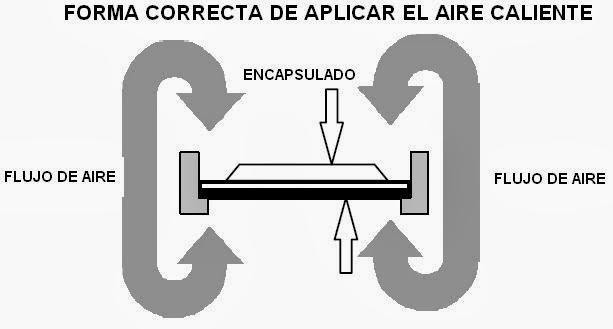

Cuando se hace reflow con secadores, pistolas de aire tipo decapadoras, meter la placa base en hornos, etc, es imposible controlar la temperatura correctamente y llegar a los 220ºC en las soldaduras es muy complicado por no decir imposible. Si no llegamos la temperatura necesaria, quizás la placa base vuelva a dar vídeo y aparentemente se habrá resuelto el problema, pero de manera temporal. El fallo en el ordenador ha sido producido porque la aleación SAC está mal y un reflow no cambia esa aleación.
Si nos pasamos de temperatura o no se ha calentado correctamente en el chip gráfico aparecerán ampollas o una especie de granos que nos indicará que está frito.
Hacer un reballing con plomo es más sencillo porque funde a unos 183 ºC y es más complicado llegar a los 223 ºC donde podemos quemar algunos chips gráficos.
¿Bolas nuevas con Plomo o SAC?:
Hasta el año 2006 poquísimos ordenadores tenían fallo de chip gráfico. Hoy en día, con la aleación SAC, fallan miles de ordenadores, teléfonos, etc…
Resumiendo un poco, cuando se podía soldar con plomo no había fallos y ahora que está prohibido si fallan.
Teniendo en cuenta los pros y contras de SAC y plomo, nos quedamos con bolas con plomo.
De todas maneras esto no es una ciencia exacta. Elegir Pb o SAC dependerá mucho del tipo de chip gráfico, placa base, máquina para hacer el reballing, la marca y calidad de las bolas y el técnico que realice el reballing.
PERFIL DE TEMPERATURA EN LA ETAPA DE REFLOW
La zona de Reflow o refusión tiene como función elevar la temperatura de la tarjeta ensamblada desde el valor que sale de la etapa de activación, al valor pico recomendado por el fabricante de la soldadura y que producirá su correcta fundición y adherencia a la superficies a soldar.
Si se elige un valor más alto producirá un perfil como el ilustrado en la figura superior y podrá producir delaminación de las tarjetas multicapa, torceduras y quemaduras en el PCB además de comprometer la integridad de los componentes.
Si se elige un valor por debajo de la temperatura recomendada por el fabricante de la soldadura, se podrán producir soldaduras deficientes y/o pastosas ya que esta no se fundió correctamente para adherirse a los terminales de los componentes.
necesitas una pistola de aire caliente
necesitas flux saber que tamaño de soldadura en bolitas es la que venden

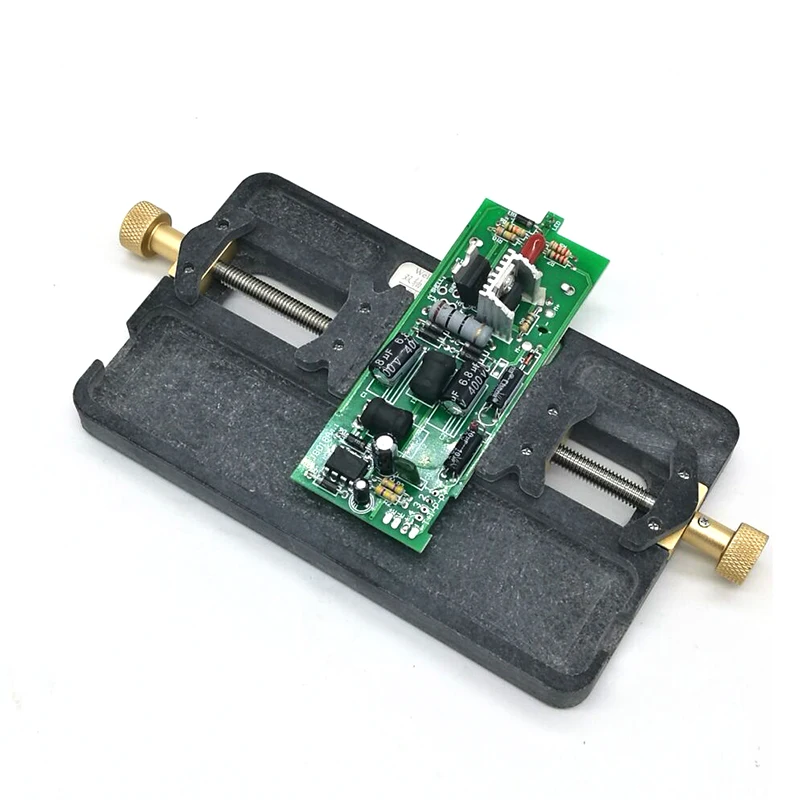

soporte para sostener el chip
plantillas para reballing
Segun dicen en internet el método es con estación de aire y con soldador.
PASOS
1_ se desuelda el integrado,
2_se limpia en la placa los contactos con malla desoladora y un poco de flux y lo mismo en los contactos del integrado.
3_ Luego se aplica flux y se va tocando con la punta del soldador unido al estaño y se va pasando rápidamente por los contactos formando las bolotas de estaño, de la misma forma es en la placa y en el integrado.
4_ Las bolitas de estaño quedan un poco desparejas y más aún si no se tiene práctica pero se le aplica calor con la pistola, tanto al integrado como a la placa para redondear y emparejar las bolitas de estaño y luego a resoldar el integrado y limpiar con alcohol isopropilico
5_ pasas la pistola de aire caliente para que las bolitas se peguen tienen que quedar bien parejitas para no tener problemas ,
6_ en la placa donde quitaste tu chip retiras el exceso de soldadura con malla desoldante, retirar toda la soldadura donde se encontraba al chip si no al poner el chip con la soldadura nueva puede causar un corto
7_ ahora si tienes la plantilla para tu chip la colocas en el soporte para el chip y agregas las bolitas, estas se acomodan solas, despues retiras la estampilla y aplicas calor y las bolitas entran en su lugar.
puedes ver un tutorial con imagenes aqui
maquina casera de reballing
