Electricidad
Técnicamente los materiales por los que fluye la corriente eléctrica se denominan conductores. Los conductores que se utilizan para transportar la energía eléctrica de un lugar a otro por lo general son conocidos como cables, alambres o cordones.
En la mayoría de los hogares y negocios se utilizan cables o alambres hechos de un material conductor sólido, casi siempre cobre, protegido con una cubierta aislante de plástico. En instalaciones antiguas y para algunas aplicaciones especiales se pueden llegar a utilizar conductores de aluminio o aluminio recubierto de cobre pero eso es muy poco común.
Los alambres y cables casi siempre se despachan de rollos y se venden por metro, aunque existen en el mercado algunas presentaciones de cables precortados de longitudes fijas.
Denominaciones y tipos de conductores

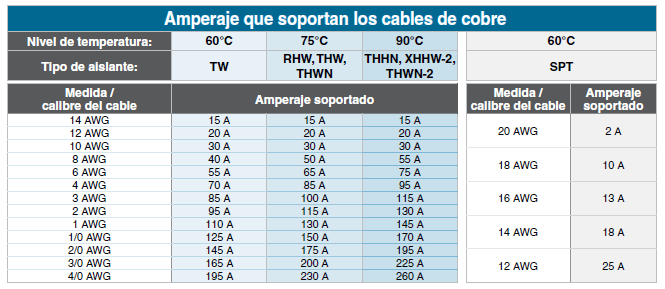

Medidas (diámetros y calibres)
Colores
Aislamientos
Técnicamente los materiales por los que fluye la corriente eléctrica se denominan conductores. Los conductores que se utilizan para transportar la energía eléctrica de un lugar a otro por lo general son conocidos como cables, alambres o cordones.
En la mayoría de los hogares y negocios se utilizan cables o alambres hechos de un material conductor sólido, casi siempre cobre, protegido con una cubierta aislante de plástico. En instalaciones antiguas y para algunas aplicaciones especiales se pueden llegar a utilizar conductores de aluminio o aluminio recubierto de cobre pero eso es muy poco común.
Los alambres y cables casi siempre se despachan de rollos y se venden por metro, aunque existen en el mercado algunas presentaciones de cables precortados de longitudes fijas.
En la mayoría de los hogares y negocios se utilizan cables o alambres hechos de un material conductor sólido, casi siempre cobre, protegido con una cubierta aislante de plástico. En instalaciones antiguas y para algunas aplicaciones especiales se pueden llegar a utilizar conductores de aluminio o aluminio recubierto de cobre pero eso es muy poco común.
Los alambres y cables casi siempre se despachan de rollos y se venden por metro, aunque existen en el mercado algunas presentaciones de cables precortados de longitudes fijas.
Denominaciones y tipos de conductores
| CALIBRE / AWG CONSUMO DE CORRIENTE EJEMPLOS
|
 6 muy alto Aires acondicionados centrales, equipos industriales
(se requiere instalación especial de 240 volts).
|
 8 Alto Aires acondicionados, estufas eléctricas
|
 10 Medio - alto Secadoras de ropa, refrigeradores, aires de ventana |
 12 Medio Hornos de microondas, licuadoras, contactos de casas y oficinas, extensiones de uso rudo.
|
 14 Medio - bajo Cableado de iluminación, contactos de casas, extensiones
reforzadas.
|
 16 Bajo Extensiones de bajo consumo, lámparas.
|
18 Muy bajo Productos electrónicos como termostatos, timbres o sistemas de seguridad.
Productos electrónicos como termostatos, timbres o sistemas de seguridad.
Colores
Los cables y alambres por lo general tienen un aislamiento plástico de alguno de los siguientes colores: blanco, negro, rojo y verde. El aislamiento café es menos común pero también lo podrias encontrar en el mercado.
Los colores se utilizan para identificar facilmente los cables o alambres por el electricista o otra persona que hace las instalaciones eléctricas. Normalmente los colores se utilizan de la siguiente manera:
Los colores se utilizan para identificar facilmente los cables o alambres por el electricista o otra persona que hace las instalaciones eléctricas. Normalmente los colores se utilizan de la siguiente manera:
Blanco
Neutro: Cable con voltaje cero que conduce la corriente de regreso hacia el pánel de carga.
Negro, rojo o café
Activo: Cable "caliente" o "vivo" con carga completa de voltaje.
Verde o
alambre desnudo
alambre desnudo
Tierra: Cable que se conecta a tierra física para evitar descargas.
Precaución: Si el cableado de una instalación no se hizo adecuadamente, el color de los cables puede no indicar qué cables son los “calientes” o “vivos”.
Aislamientos
Como se comentó anteriormente, la mayoría de los alambres o cables tienen un aislamiento o un recubrimiento plástico para evitar que éstos hagan corto circuito al entrar en contacto con algún otro alambre o algún objeto metálico, que den un choque eléctrico o electrocuten a alguna persona.
Los nombres de los cables indican el tipo de aislamiento que tienen y son abreviaciones que vienen del inglés, los cables más comunes para instalaciones residenciales y de oficinas son THHN, THW, THHW y THWN. El significado de estas letras es:
Los nombres de los cables indican el tipo de aislamiento que tienen y son abreviaciones que vienen del inglés, los cables más comunes para instalaciones residenciales y de oficinas son THHN, THW, THHW y THWN. El significado de estas letras es:
1
T (Thermoplastic): Aislamiento termoplástico (este lo tienen todos los cables aislados).
2
H (Heat resistant): Resistente al calor hasta 75° centígrados (167° F).
3
HH (Heat resistant): Resistente al calor hasta 90° centígrados (194° F).
4
W (Water resistant): Resistente al agua y a la humedad.
5
LS (Low smoke): Significa que el cable tiene baja emisión de humos y bajo contenido de gas ácido (cumple con la NOM-063-SCFI).
Otras abreviaciones que tienen los cables en México y que se relacionan con el aislamiento son:
6
SPT (Service Paralell Thermoplastic): Estas iniciales se utilizan para denominar a un cordón que consta de dos cables flexibles y
paralelos con aislamiento plástico y unidos entre sí. Otros nombres comunes para estos cordones son: Cordón dúplex, cable para lámparas, cable para extensiones o cable para conexión de aparatos.
El cordón dúplex SPT calibre 12 AWG es para conectar aparatos con medio a alto consumo de corriente (hornos de microondas, licuadoras, etcétera), no se recomienda hacer extensiones caseras con este calibre, para ello se sugiere usar el cable calibre 16 AWG.
El cordón dúplex SPT calibre 12 AWG es para conectar aparatos con medio a alto consumo de corriente (hornos de microondas, licuadoras, etcétera), no se recomienda hacer extensiones caseras con este calibre, para ello se sugiere usar el cable calibre 16 AWG.
Cables y cordones que maneja Voltech®
En Voltech® hemos desarrollado un programa de conductores acorde a lo que comúnmente se maneja en el mercado ferretero y que son los de mayor uso en aplicaciones residenciales y de oficina, todos nuestros cables son de 19 hilos.
| TIPO DE CONDUCTORES | CABLES | CORDONES |
| CALIBRE / AWG | 14, 12, 10 Y 8 | 18, 16, 14 y 12 |
| COLORES | Blanco, negro, rojo y verde | Blanco |
| AISLAMIENTO |
THHW-LS: Termoplástico, resistente a 90° C, resistente al agua y con baja emisión de humos.
|
SPT:Dos cables flexibles, paralelos unidos por aislamiento termoplástico.
|
| NORMAS QUE CUMPLEN | - NOM 063-SCFI: Productos eléctricos, conductores, requisitos de seguridad. - NOM-001-SEDE: Instalaciones eléctricas (utilización). - NMX-J-010-ANCE: Conductores - Conductores con aislamiento termoplástico de PVC para instalaciones hasta 600 V. - NMX-J-012-ANCE: Conductores - Cables de cobre con cableado concéntrico para usos eléctricos - Especificaciones. - NMX-J-192: Retardante de la propagación de la flama vertical (antiflama). - NMX-J-093: Retardante de la propagación del incendio (RPI LS). - NMX-J-010: Aplicable en charola vertical (CT). - NMX-J-472: Baja generación de gas ácido (LS). - NMX-J-474: Baja emisión de humos obscuros (LS). - NMX-J-498: Propagación a la flama en charola vertical (CT). - NMX-J-553: Resistente a la intemperie y rayos solares. |
- NMX-J-297: Conductores - Cordones flexibles de cobre para usos eléctricos y electrónicos - Especificaciones. - NMX-J-036: Conductores - Alambre de cobre suave para usos eléctricos - Especificaciones. - NMX-J-102: Conductores - Cordones flexibles tipo SPT con aislamiento termoplástico a base de Policloruro de Vinilo para instalaciones de hasta 300 V - Especificaciones. |
